  • 橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

    為什么要做橋梁結構檢測?

    在長時間的負荷下,橋梁結構難免受到各種損傷。通過對橋梁的使用狀況、缺陷及損傷進行全面、細致的檢測,找出風險位置、嚴重程度及發展趨勢,可為橋梁維護、加固、改造設計等提供及時有針對性的資料,盡可能避免橋梁事故的發生。

    橋梁結構檢測好幫手:結構雷達GP8800

    GP8800是目前市面上尺寸較小的便攜式雷達,采用了獨特的步進式雷達天線,在兼顧探測深度的同時可獲得良好圖像分辨率,非常適用于狹小及操作面困難的橋梁檢測地點。其優勢體現在;

    • GP8800的小巧機身(9*9*6 cm,長*寬*高)可以靈活應用于狹小空間的精細化測量。

    • GP8800極化輪距編碼的設計可有效探測構建的雙層鋼筋信息。

    • GP系列結構雷達可滿足橋墩等大保護層厚度(200mm或以上)測量。

    應用案例-橋梁結構的檢測

    如下橋梁由于運營間較久,且隨著區域發展,橋梁需要承載的交通量越來越大,急需對該橋梁的內部結構情況進行檢測,以評估橋梁使用性能和承載力。然而,橋梁當年的施工資料不完善,需要通過結構雷達二次繪制橋梁結構信息。

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用
    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

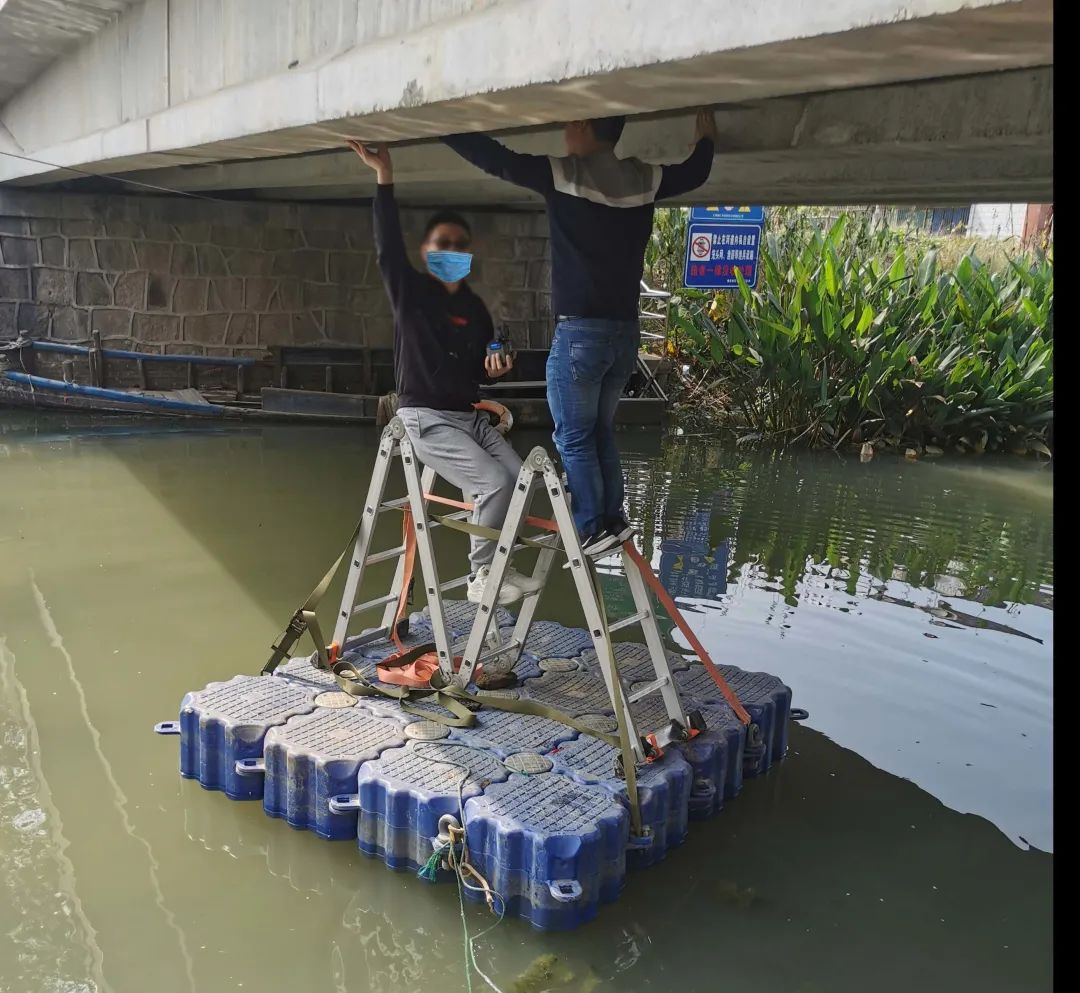

    浮船操作臺現場測試

    檢測結果

    1. 橋底箱梁底板鋼筋數量抽檢

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

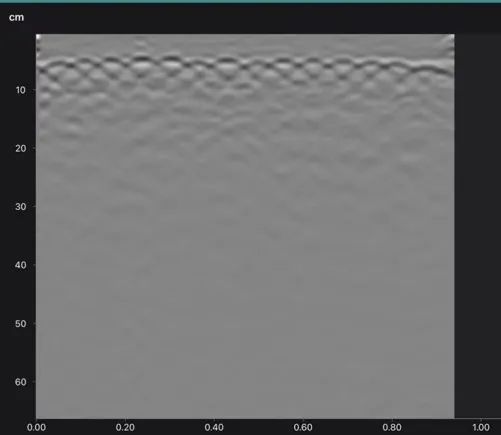

    箱梁底板鋼筋一般比較密集,需要直觀和精確地確定其鋼筋數量。通過GP8800掃查0.8 米寬的底板后,可清晰看見14根密集排布的鋼筋。雷達原始信號清晰,能量熱圖非常直觀地展現出鋼筋排布深度與間距情況。

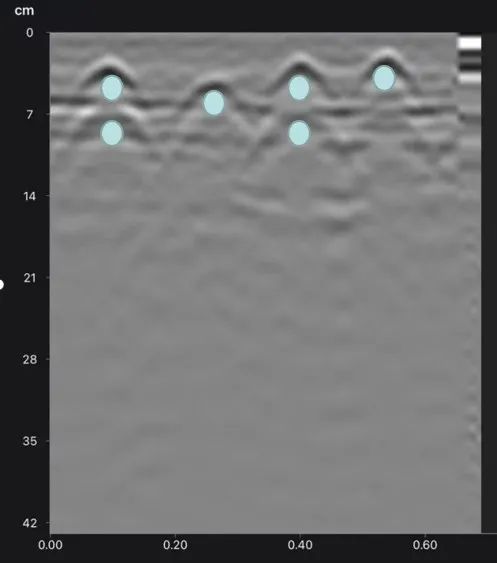

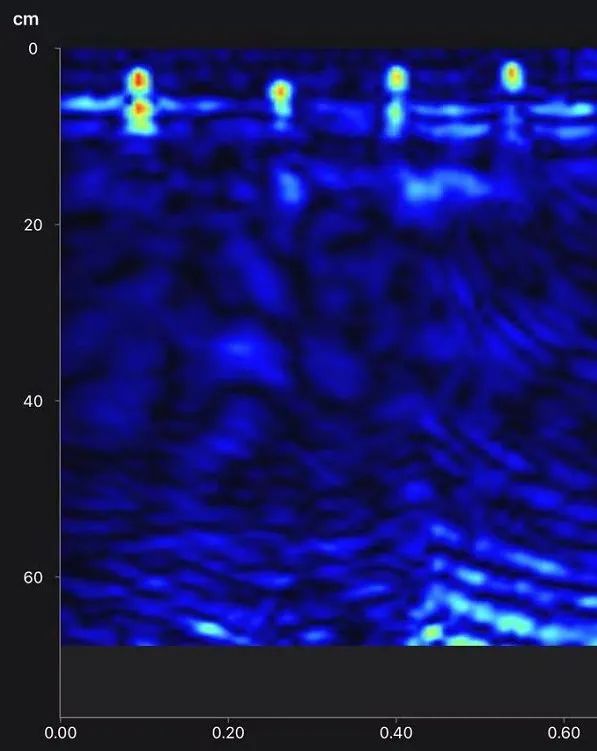

    GP8800擁有出色的兩層鋼筋分辨能力,即使在上下層鋼筋間距很小的情況,探測效果也很明顯。如上圖所示,GP8800沿著橋梁側面掃查,可有效分辨出二層鋼筋的位置,為重繪橋梁結構信息提供了重要依據。

    2.橋梁空腔檢測

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

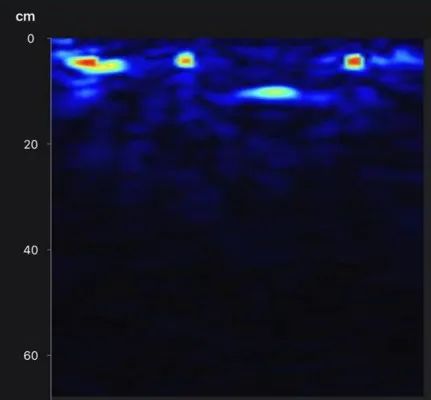

    橋梁空腔是橋梁的防水處理的一種形式,利用垂直或水平減壓的作用,憑借水的重力,切斷板縫毛細管通路以排出雨水。GP8800對結構內的空氣介質也有非常強的探測能力,根據上圖,可精確查找到橋梁箱梁內部的空腔體結構。

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用
    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

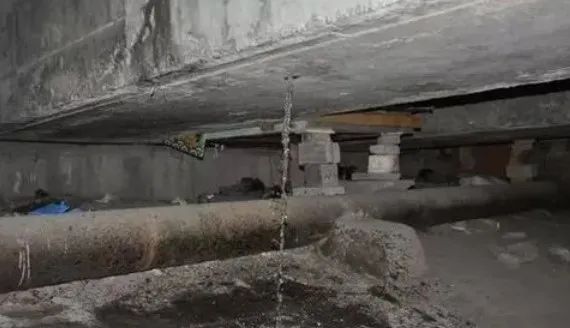

    橋梁空腔位置結構示意圖

    應用案例-橋梁承臺面層結構的檢測

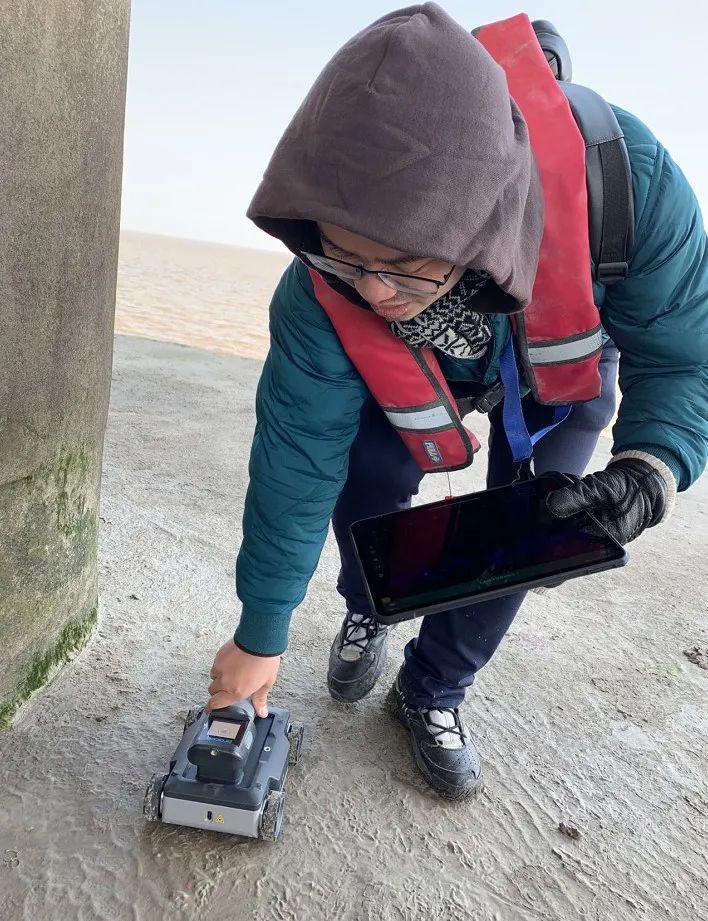

    對某跨海大橋的承臺進行承臺面結構檢測。由于檢測現場在海灣中央,冬季淺水期作業條件惡劣,且考慮到現場的吃水深度,只可通過簡易小船運送檢測設備和人員,無法調送大型設備上橋墩。GP8000無線、靈巧的設計特點,便成為該橋墩面結構檢測的理想檢測設備。

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用
    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

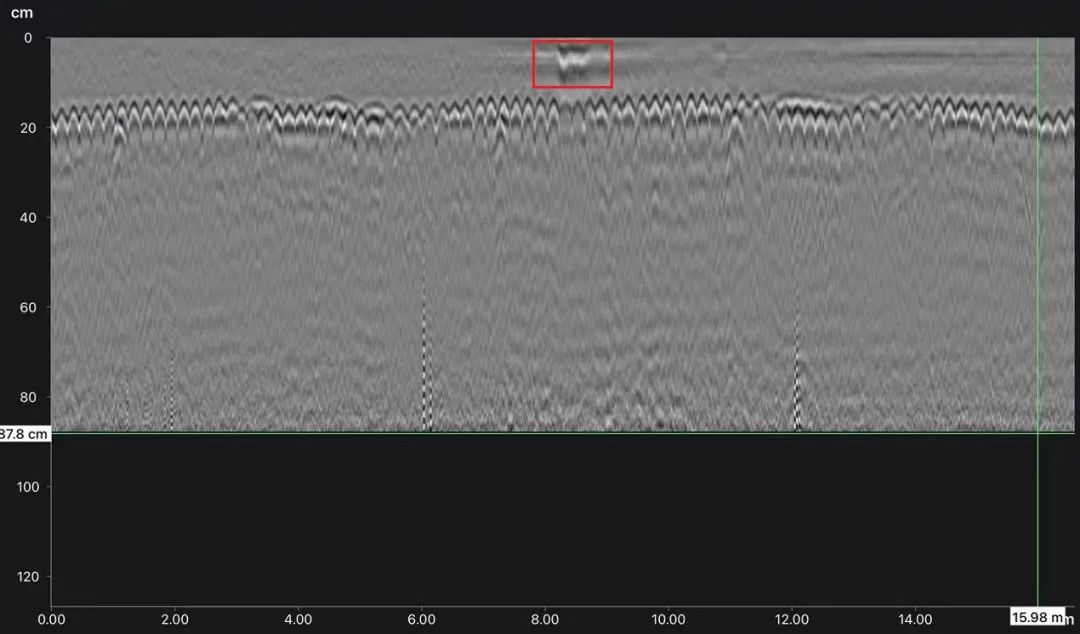

    即使在潮濕、混凝土含水量很高的檢測環境下,GP8000依然可以得到信噪比較高的圖像,清晰展示出承臺面層信息。如下圖可以看到8米檢測點表面有積水信號,承臺面層澆筑厚度有200mm,且上頂面鋼筋清晰可見,而傳統的鋼筋保護層掃描儀有效探測深度無法到達。此外,受益于0.2-4G的調制頻率范圍,GP8000也擁有比市面上其他結構雷達更大的探測深度,能有效探測現場70cm深度的結構情況。

    橋梁結構檢測:結構雷達GP8800在橋梁結構檢測中的應用

    總結

    巡鷹智檢GP系列結構雷達為橋梁結構檢測提供了重要的檢測手段,非常適用于鋼筋密集或多層分布的橋梁檢測,能清晰直觀地探測鋼筋位置和數量信息,并且對結構的空洞信息做出準確的描繪。此外該系列結構雷達精巧耐用的工業設計,適用于各種惡劣的檢測環境。

    關于巡鷹智檢

    巡鷹智檢(Screening Eagle Technologies ),由瑞士無損檢測儀器品牌Proceq和新加坡機器人技術公司Dreamlab合并而成,為建筑和基礎設施建設行業的智能檢測提供技術平臺。

    “科技護衛已筑”(Protect the built world)-巡鷹智檢的使命是運用直觀的軟件、便捷式傳感器和可靠的數據來保護固定資產及基礎設施的建筑領域,為施工和資產維護決策實施缺陷探測、數據采集和狀況評估,并實現有效的預防性的診斷及維護建議,從而延長固定資產和基礎設施壽命,增加業主的長期價值。
